基本詳情:
ISG型立式離心泵同屬于單級單吸離心泵,輸送性能穩定可靠,不易發生故障,立式自吸泵易于日常維護管理;不銹鋼立式單級離心泵適用于輸送清水或物理及化學性質類似清水的其它液體之用溫度不高于80℃。型立式離心泵屬于清水輸送泵;盛輝泵業生產的ISG型立式離心泵結構簡單,主要是由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承等組成;多用于工農業及城市、排水、消防供水等。供吸送清水及物理化學性質類似水不含固體顆粒的液體。

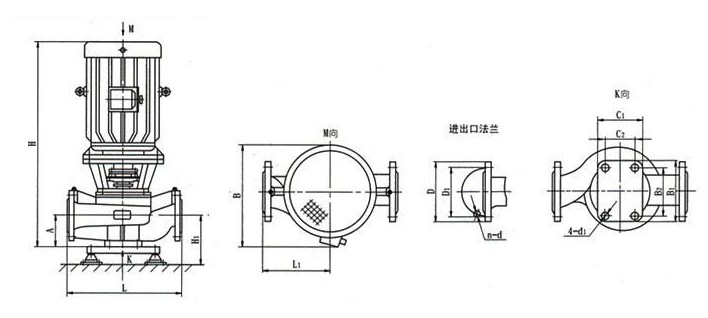

結構圖:
使用條件:
1、吸入壓力≤1.0Mpa,或泵系統高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、環境溫度<40℃,相對濕度<95%。
3、所輸送介質中固體顆粒體積含量不高過單位體積的0.1%,粒度<0.2mm.
注:如使用介質為帶有細小顆粒,請在訂貨時說明,以便采用耐磨式機械密封。
ISG型立式離心泵采用機械密封或機械密封組合,采用鈦合金密封環、中型高溫機械密封和采用硬質合金材質,耐磨密封,能有效地增長機械密封的使用壽命。安裝檢修方便,無需拆動管路系統,只要卸下泵聯體座螺母即可抽出全部轉子部件,可根據管路布置的要求采用泵的豎式和橫式安裝。
