適用范圍:
2CG系列高溫齒輪泵是針對高溫介質加工而成,該泵主要是用于輸送不含固體顆粒和纖維,無腐蝕性的高溫液體,介質溫度可達250℃,粘度為5-1500cst。
結構組成:

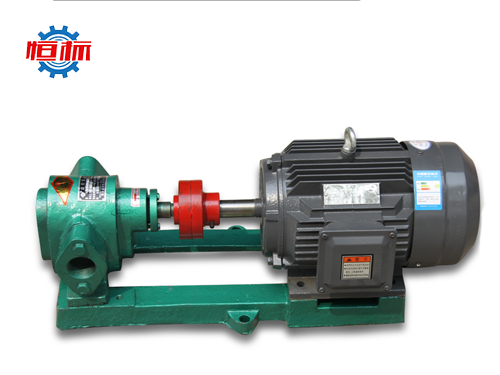

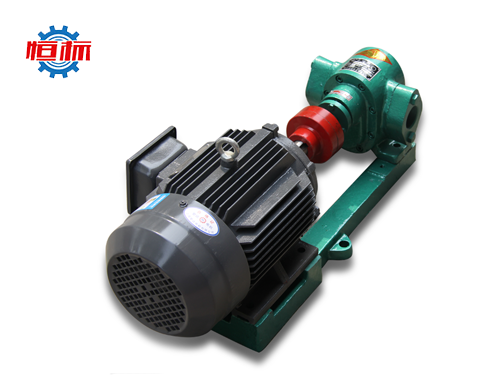

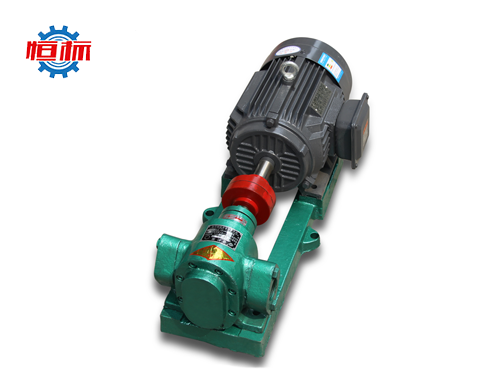

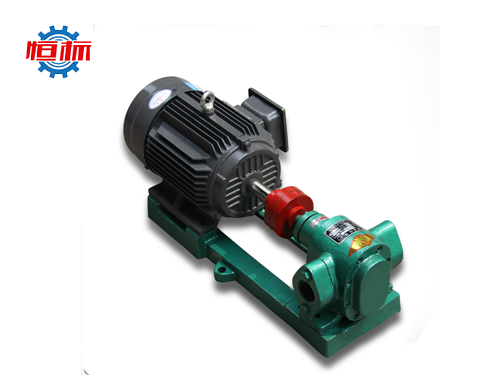

2CG系列高溫齒輪泵包括馬達、減速器、聯軸器和泵頭幾部分,泵頭部分由泵殼、前后側蓋、齒輪軸、滑動軸承和軸封構成。2CG系列高溫齒輪泵屬于正位移泵,工作時依靠主、從動齒輪的相互嚙合造成的工作容積變化來輸送熔體。工作容積由泵體、齒輪的齒槽及具有側板功能的軸承構成。
工作原理:
當齒輪旋轉時,介質即進入吸入腔兩齒輪的齒槽中,隨著齒輪轉動,熔體從兩側被帶入排出腔,齒輪的再度嚙合,使齒槽中的介質被擠出排出腔,壓送到出口管道。只要泵軸轉動,齒輪向出口側壓送介質,因此泵出口可達到很高的壓力,而流量與排出壓力基本無關。
泵設有作為超載保護,全回流壓力為泵額定排出壓力的1.5倍,也可在允許排出壓力范圍內根據實際需要另外調整。但注意本保護閥不能作減壓閥長期工作,需要時可在管路上另行安裝。從主軸外伸端向泵看,為順時針旋轉。
2CG系列高溫齒輪泵具有良好的自吸性,每次開泵前不需灌入液體,結構簡單緊湊,使用、保養方便。該泵靠輸送液體自動潤滑日常工作時,無需另加潤滑油,用彈性軸器傳遞動力,可補償因安裝時所引起的微小偏差,在受液壓沖擊時起到良好的緩沖作用。
